|
№ |
Наименование показателя |
Значение |
Методы испытаний |
|---|---|---|---|
|
1 |
Внешний вид |
Сыпучий порошок серого цвета |
п.5.2 ТУ 5716-008-54282519-2003 |
|
2 |
Влажность, масс. %, не более |
0,3 |
ГОСТ 8735-88 |
|
3 |
Наибольшая крупность зерен заполнителя, мм, не более |
0,63 |
ГОСТ 8735-88 |
|
4 |
Толщина наносимого слоя, мм |
1,5-2,0 |
- |
|
5 |
Содержание хлорид-ионов, масс. %, не более |
0,1 |
ГОСТ 5382 |
|
6 |
Водоудерживающая способность, %, не менее |
90 |
ГОСТ 5802 |
|
7 |
Подвижность по расплыву конуса РК, мм, не менее |
165 |
ГОСТ 310.4 |
|
8 |
Сохраняемость первоначальной подвижности, мин, не менее |
30 |
п. 4.6 ТУ 5716-008-54282519-2003 |
|
9 |
Время загустевания, мин: Начало, не ранее Конец, не позднее |
15 180 |
ГОСТ Р 56378 |
|
10 |
Повышение марки по водонепроницаемости бетона, обработанного составом, ступеней, не менее: - при прямом давлении воды, - при обратном давлении воды |
4 2 |
ГОСТ 12730.5-84 (в соответствии с ГОСТ Р 56703-2015) |
|
11 |
Повышение марки бетона по морозостойкости, обработанного составом, циклов, не менее |
50 |
ГОСТ 10060-12 (в соответствии с ГОСТ Р 56703-2015) |
|
12 |
Применение для резервуаров с питьевой водой |
разрешено |
ГОСТ Р 51232-98 |
|
13 |
Кислотность среды применения, рН |
от 3 до 14 |
ГОСТ 31384-2008 |
|
14 |
Применение в качестве защитного покрытия сооружений, в которых проводятся работы с радиоактивными веществами |
годен |
Методика ФГУП ВНИИНМ им. Академика А.А. Бочвара |
|
15 |
Сульфатостойкость |
стоек |
ГОСТ Р 56687-2015 |
|
16 |
Стойкость бетона к нефтепродуктам |
стоек |
ГОСТ 27677-88 |
|
17 |
Температура применения, °С, не ниже |
+ 5 |
п. 6.1 ТУ 5716-008-54282519-2003 |
|
18 |
Количество воды на 1 кг смеси (на 1 мешок 25 кг) - при ручном нанесении - при механическом нанесении |
250 мл (6,3 л) 400 мл (10 л) |
п. 1.3.4 ТУ 5716-008-54282519-2003 |
|
19 |
Расход при толщине слоя нанесения 1 мм, кг/м2 |
1,4-1,6 |
п. 6.7 ТУ 5716-008-54282519-2003 |
|
20 |
Гарантийный срок хранения, мес., не более |
12 |
п. 7.2 ТУ 5716-008-54282519-2003 |
|
21 |
Фасовка |
Бумажные мешки по 25 и 5 кг |
п. 1.4 ТУ 5716-008-54282519-2003 |
ПРОНИКАЮЩАЯ ГИДРОИЗОЛЯЦИЯ «КАЛЬМАТРОН»
Повышение W на 4 ступени
Для резервуаров с питьевой водой
Повышение F на 100 циклов
Устойчив к нефтепродуктам
Защита от агрессивной среды
Сухая смесь, которая состоит из портландцемента, подготовленного песка определенной гранулометрии и комплекса запатентованных химически активных реагентов. Состав гидроизоляционный проникающий капиллярный на цементом вяжущем, ГОСТ Р 56703-2015. Предназначен для гидроизоляции и защиты бетонных и железобетонных конструкций от воздействия воды и агрессивных сред. Повышает водонепроницаемость, морозостойкость, прочность, устойчивость исходного бетона к воздействию сульфатной, хлоридной, азотной и других видов агрессии. Наносится толщиной до 2 мм. Проникающая гидроизоляция разрешена к применению на объектах питьевого водоснабжения.
Назначение

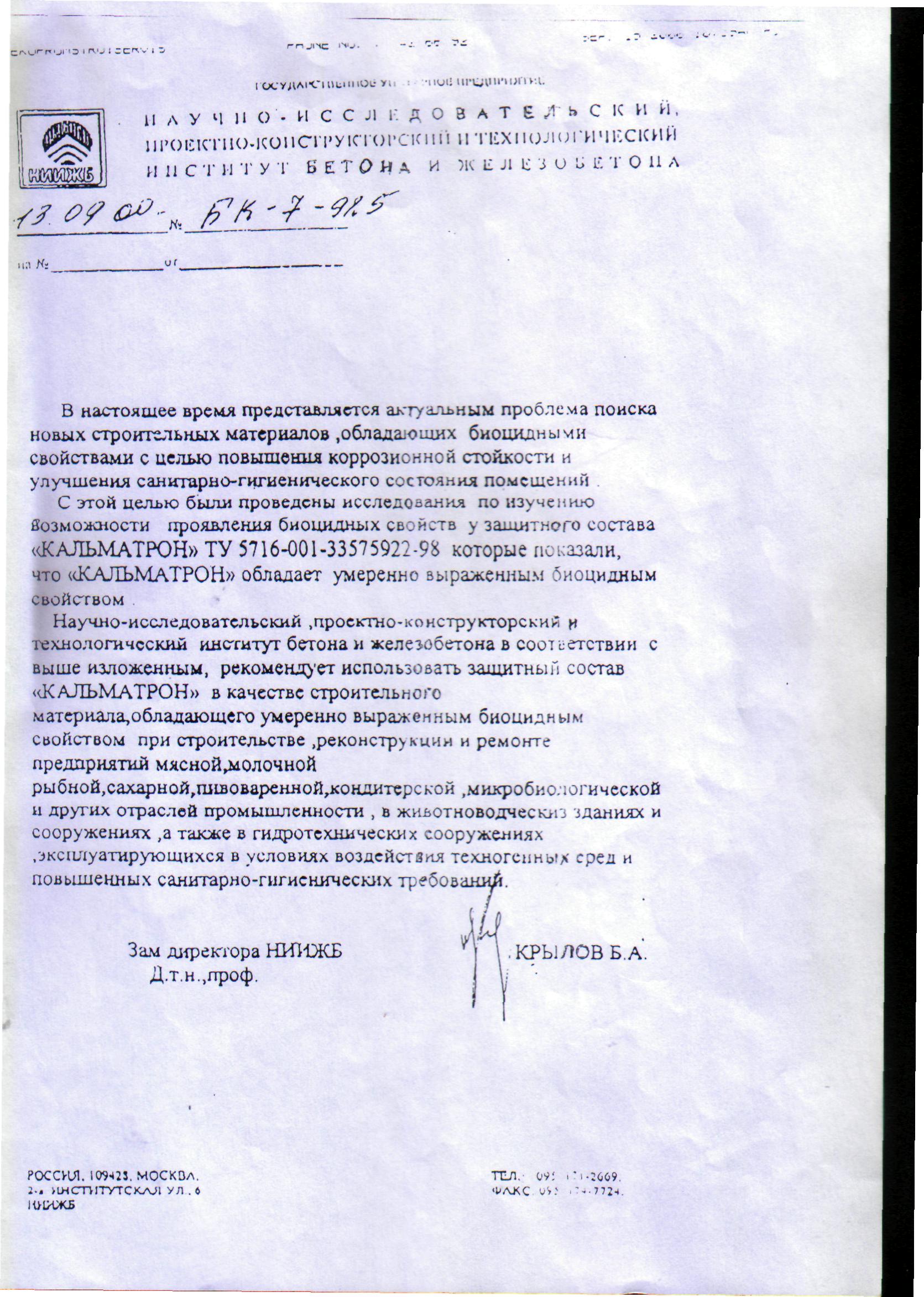

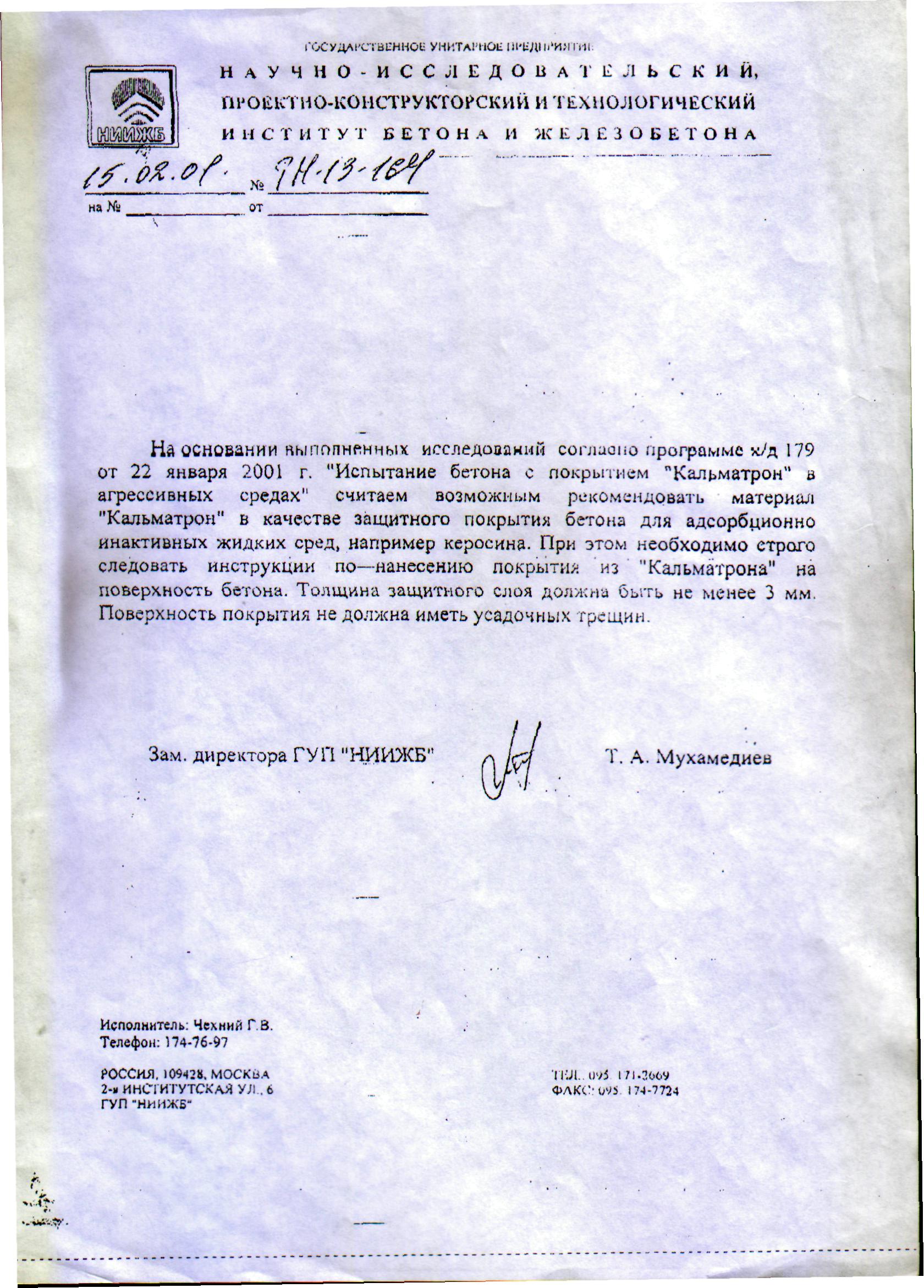

Предназначен для гидроизоляции бетонных и железобетонных конструкций, сооружений, емкостей, в том числе контактирующих с питьевой водой. Применение состава «Кальматрон» позволяет защитить бетон от воздействия агрессивных сред. После обработки повышается морозостойкость и прочность, бетон становится сульфатостойким (без применения специальных цементов при его изготовлении). При этом сохраняется воздухопроницаемость. Состав проникающей гидроизоляции «Кальматрон» не содержит токсичных компонентов и разрешен к применению на объектах питьевого водоснабжения.
